墊片密封行為性能
粗糙度對墊片密封性能的影響
什么是表面粗糙度
高度特征參數
√ 輪廓算術平均偏差 Ra：在取樣長度（Lr）內輪廓偏距絕對值的算術平均值。在實際測量中，測量點的數目越多，Ra越準確。
√ 輪廓最大高度 Rz：輪廓峰頂線和谷底線之間的距離。
對機械零件的影響
√ 配合性質、耐磨性、疲勞強度、接觸剛度、振動和噪聲等有密切關系，對機械產品的使用壽命和可靠性有重要影響。
對密封連接接頭的密封性能有重要影響
表面粗糙度對墊片密封性能的影響
表面粗糙度對密封的影響機理
√降低緊密度，提高泄漏率
√提高緊密度，降低泄漏率

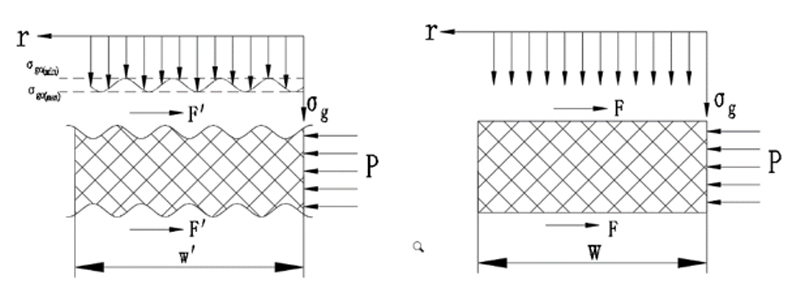

其主要原因是：一方面不同粗糙度會對密封件與密封面表面的嚙合性產生影響；另一方面，適當?shù)拇植诙瓤梢栽黾用芊獾?/span>“有效密封面寬度”，即w’>w。

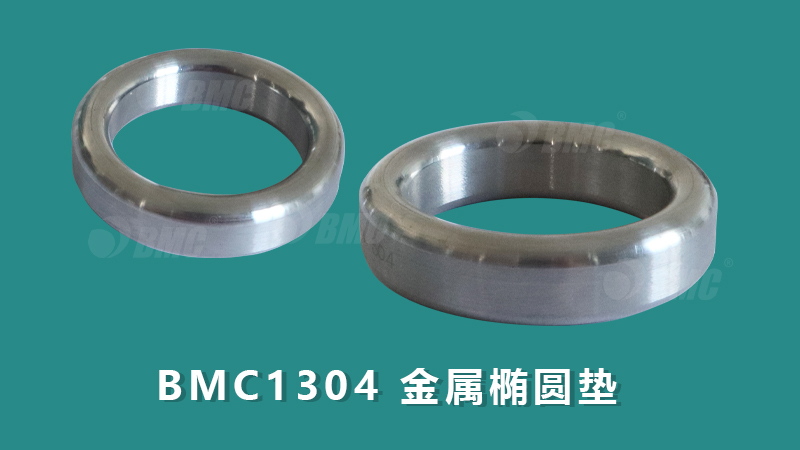

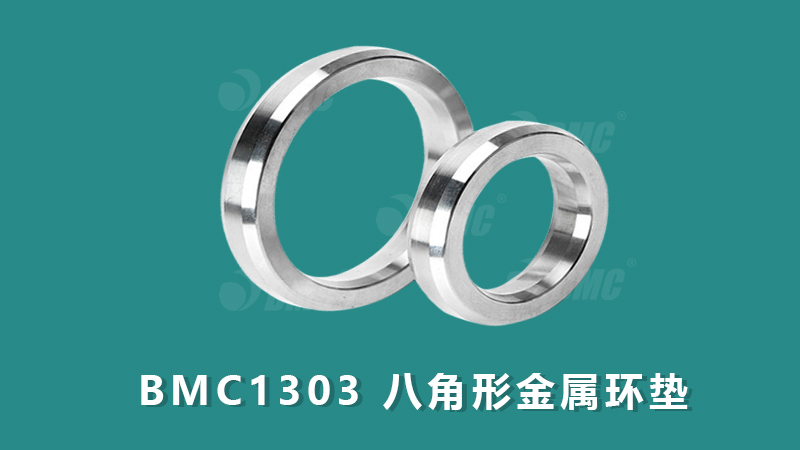

對于線密封性質的金屬環墊，如金屬橢圓墊，其與被密封的法蘭金屬面之間屬于“硬接觸“，粗糙度會導致嚙合性下降，導致緊密度下降，所以，這類密封連接，一般要求控制密封面的粗糙度不超過1.6μm。

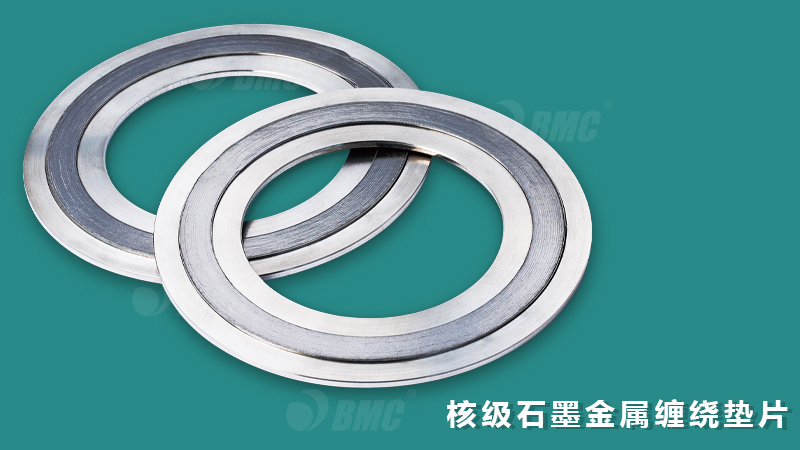

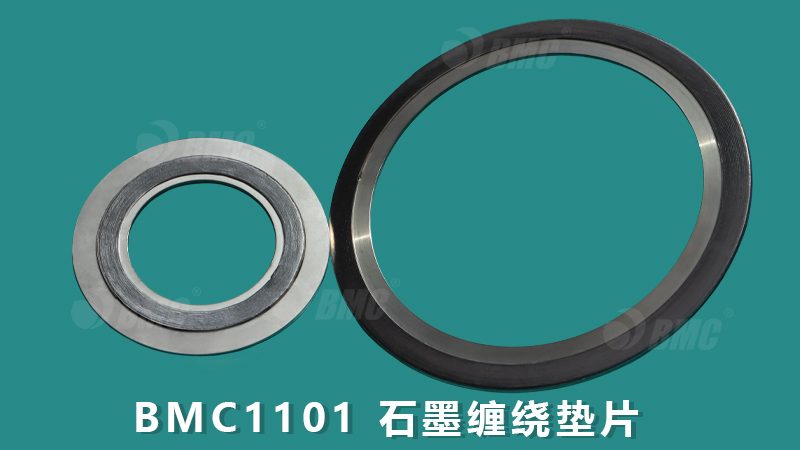

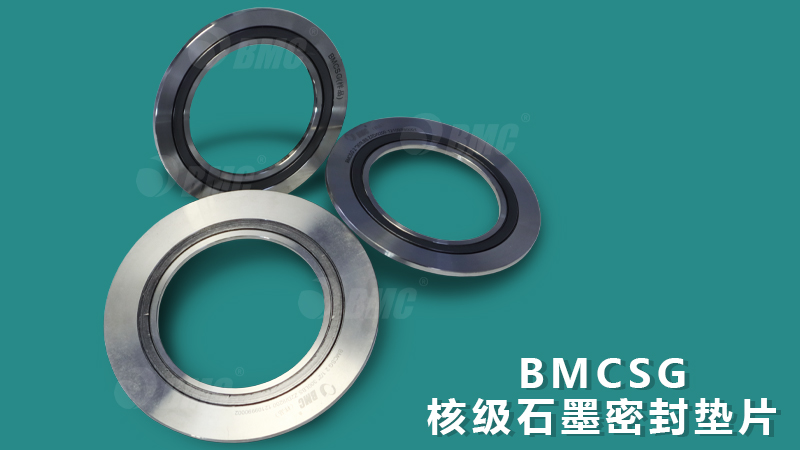

對于平面密封性質的柔性密封，如寶驊的BMC產品：橡膠墊片、無石棉橡膠墊片、PTFE墊片、石墨纏繞墊片等，其自身具有良好的嚙合性，能有效“填補”法蘭表面由“粗糙”引起的“凹凸”，但有兩個前提，一是密封件通過嚙合“填充”，其波谷處的應力水平仍然有效，即σgo’min不低于有效的工作密封應力。
因此，粗糙度也不能過大；二是，加工時所形成的“水紋線”盡量采用同心圓，尤其是在粗糙度接近6.3μm的時候，采用螺旋線（雖然ASME B16.5第6.4.5.3節允許）對于密封緊密度要求較高（如以隨機單孔漏率檢測的緊密度≤10-6P.m3/s）的接頭而言，會有影響。
表面粗糙度對墊片密封性能的影響
表面粗糙度對密封的影響機理

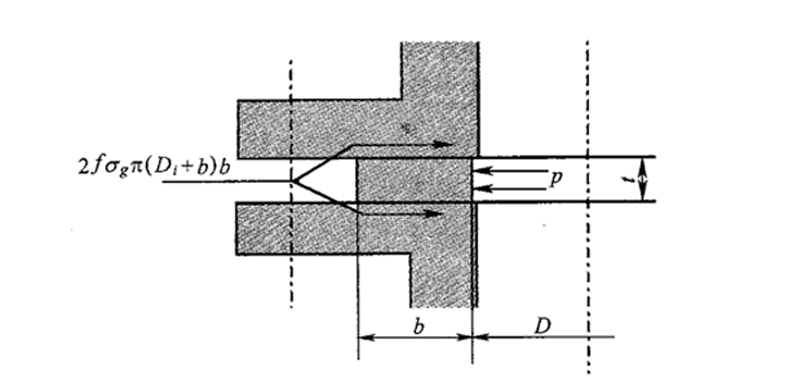

提高抗吹出載荷
對于平面密封而言，適當?shù)拇植诙忍岣吡嗣芊饧捅幻芊獗砻娴哪Σ亮Γ瑥亩岣呙芊饧拇党隹沽Γ茨Σ亮?/span>F’>F
