法蘭與墊片
法蘭密封面類型
上一期我們已經對突面法蘭密封結構、榫/槽面法蘭密封結構進行了概述。在本期，我們會繼續探討法蘭密封面結構類型。
法蘭密封面的結構型式
環連接面法蘭密封結構（RJ）

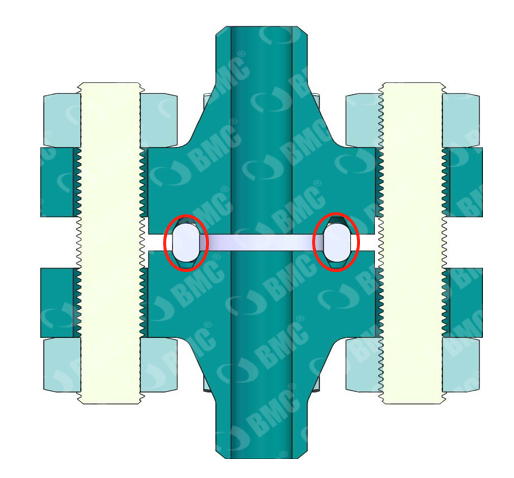

環連接面法蘭密封結構（RJ）主要采用線密封形式。（如圖所示）法蘭上開有菱形槽，其中安裝了橢圓墊或八角墊，形成四道線密封。

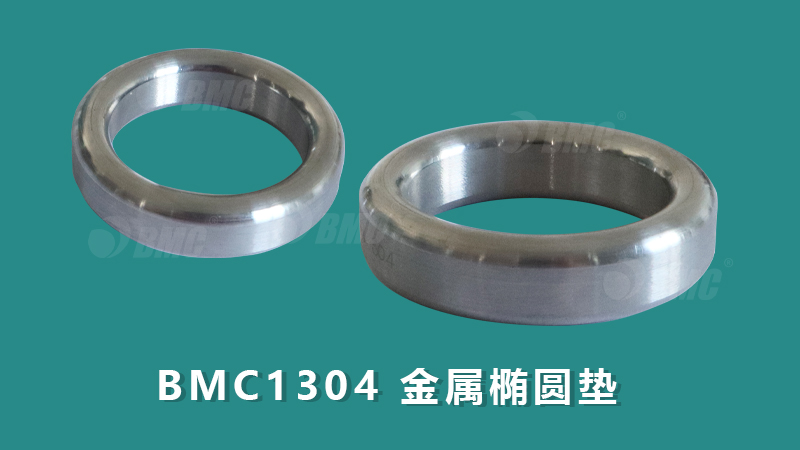

BMC1304：金屬橢圓墊

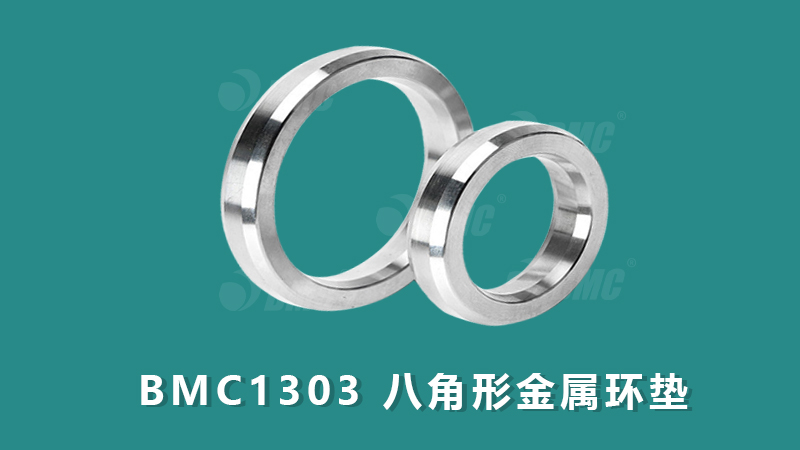

BMC1303：八角形金屬環墊
這種結構常用于高溫高壓環境，但由于金屬環墊的壓縮性和回彈性有限，所以對溫度交變非常敏感。
法蘭密封面的結構型式
C型、O型環法蘭密封結構

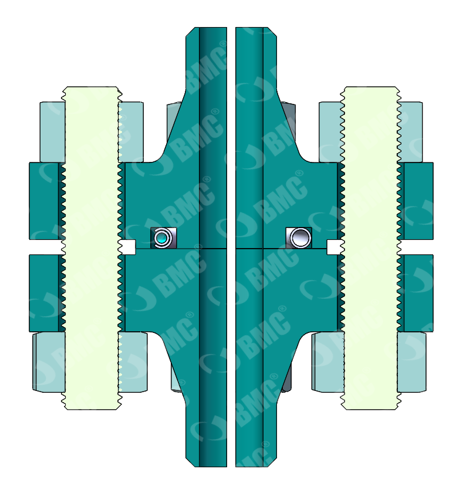

我們來看看C型或O型環法蘭密封結構，這種密封結構在一側法蘭上開了密封槽，并放置相應的C型或O型密封環來實現密封效果。槽身與環的線徑配合得很好，可以控制壓縮量形成對應的線載荷。

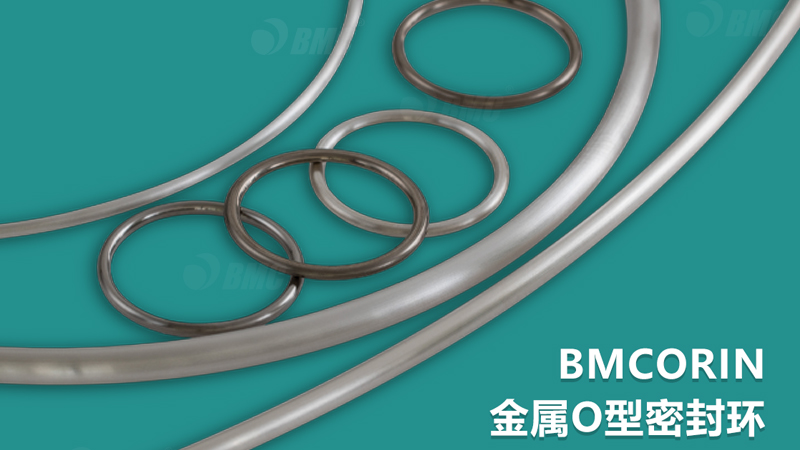

BMC - O型密封環

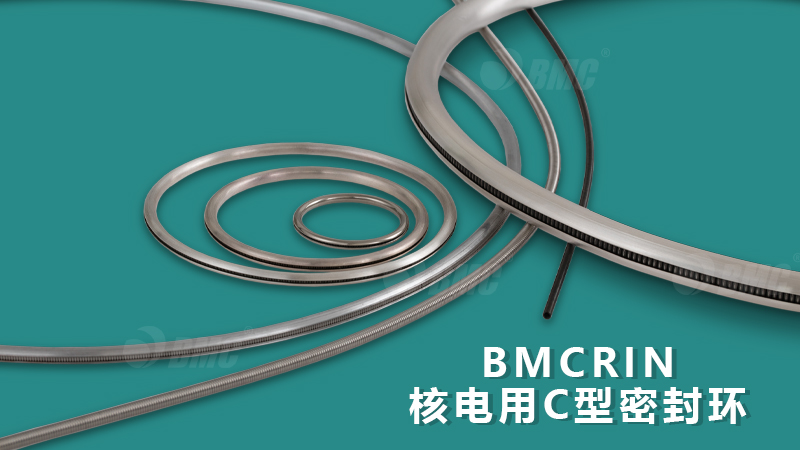

BMC - C型密封環
與八角墊和橢圓墊純金屬環相比，這種密封結構不僅壓縮性好，回彈性也強，而且能夠耐高溫高壓，抵抗溫度交變。因此，它得到了廣泛應用。

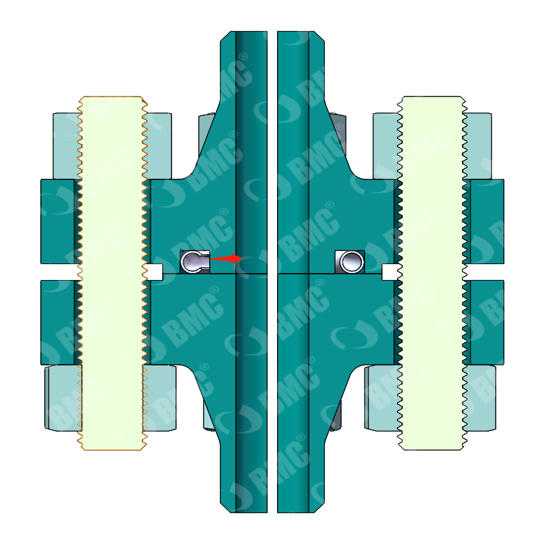

C型密封環的設計使其在面對介質側有一個開口，當介質壓力上升時，這個開口會因為壓力的作用而產生額外的密封應力，從而增加密封效果。這種設計允許C型密封環在壓力作用下自動調整其密封力度，因此被稱為自緊式密封。
